千里走单骑竞赛项目场地搭建说明

一、竞赛场地
竞赛场地为带覆膜场地图纸的赛台，赛台内部尺寸为2362mm×1144mm（即场地图纸尺寸），竞赛场地图纸如下图1所示。图中，带白边黑线为辅助线，黑色线框用于放置场地道具定位用。

图1 竞赛场地图纸

本竞赛项目共设有8个任务，其中任务1至任务7需要使用道具模型。每个任务的道具独立包装，搭建的成品使用子母扣固定在场地图纸对应方框内，放置了道具模型的竞赛场地俯视图如下图2所示。

图2 场地全景俯视图

二、任务说明
本竞赛项目共设有8个任务，其中，任务3至任务7分别对应“过五关斩六将”的历史故事。
1、任务1——义无反顾离曹营

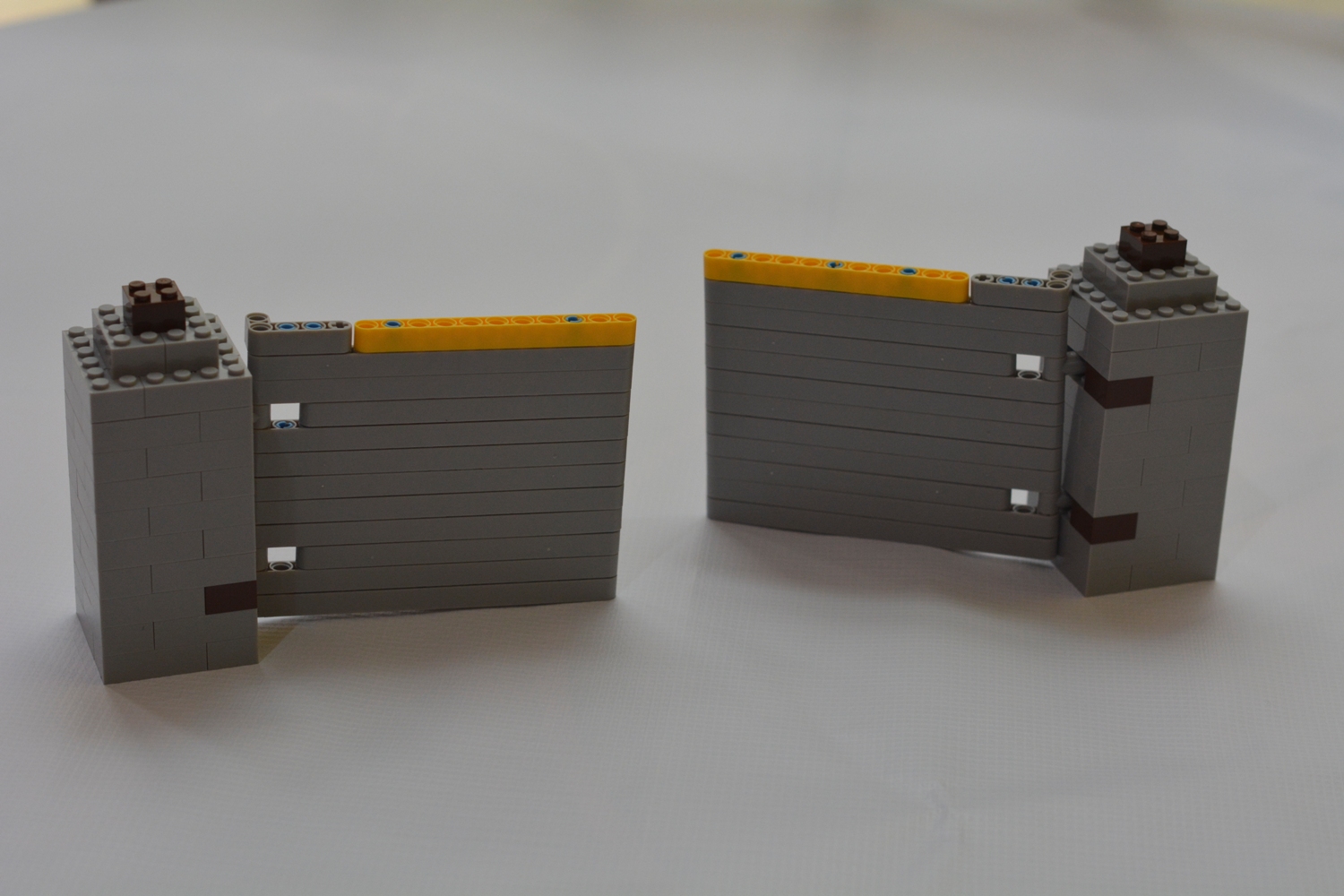

用提供的颗粒件城门，成品如下图3所示，放置位置在出发基地右侧，两扇城门的立柱分别用子母扣固定在两个黑色方框内。

图3 任务1义无反顾出曹营道具

2、任务2——夜宿乡村得书信

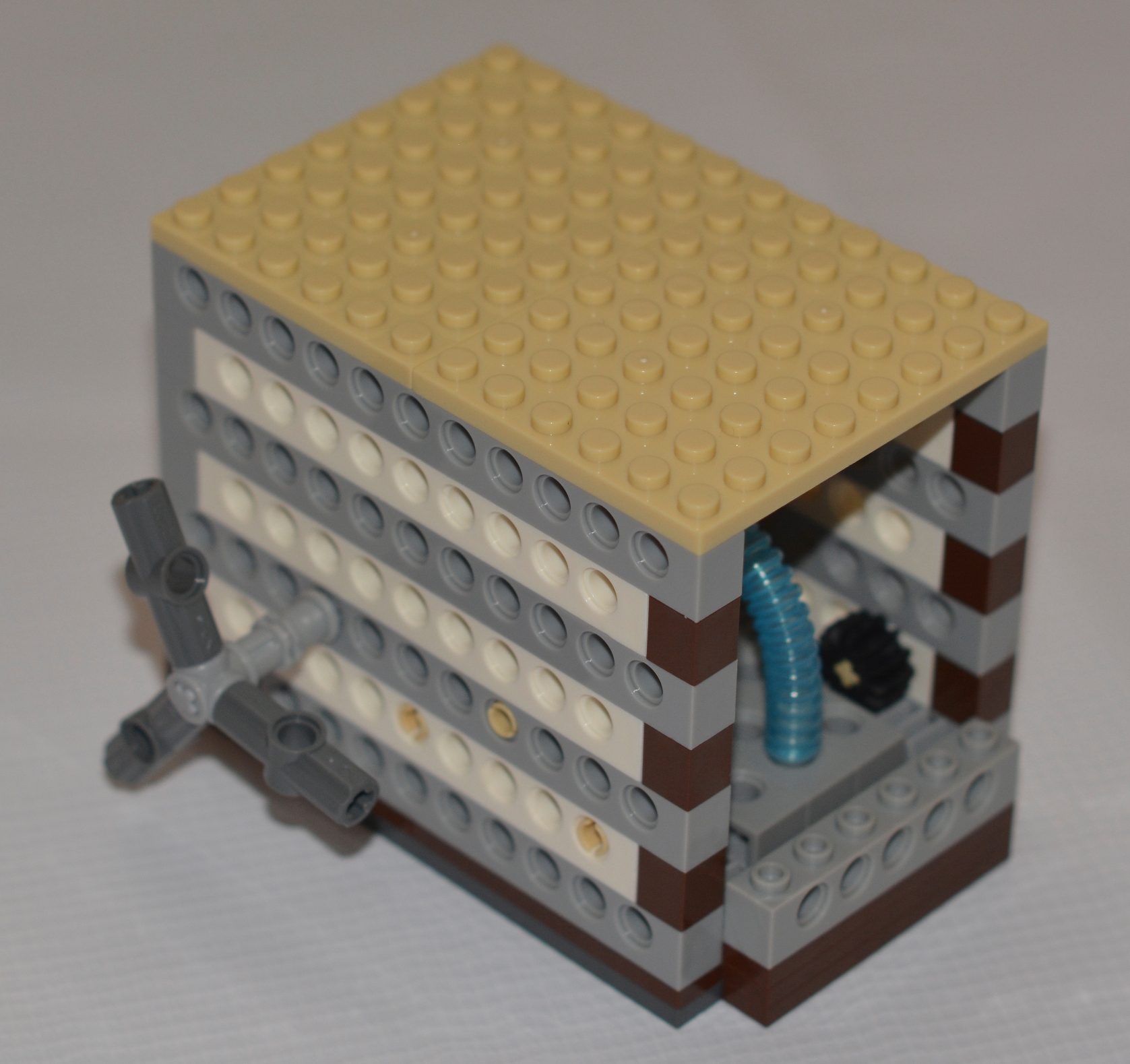

本任务道具由三部分组成：一是道具盒体，二是旋转开关及延伸平台机关，三是模拟书信。用提供的颗粒件搭建的成品如下图4所示，放置位置在城门道具的右侧辅助线的正上方，道具盒体用子母扣固定在黑色方框内，且齿轮朝下，延伸平台和模拟书信都收入盒体内。

图4 任务2夜宿乡村得书信道具

3、任务3——勇闯东岭劈孔秀
使用提供的颗粒件搭建斜坡道具，成品如下图5所示。用子母扣固定在场地图纸的橙色圆圈中的黑色框线内，其中斜坡的一边与辅助线边缘对齐。使用提供的颗粒件搭建人偶，放置在斜坡最高处靠右下一端。

图5 任务3勇闯东岭劈孔秀道具

4、任务4——鏖战洛阳斩孟韩
使用提供的颗粒件搭建洛阳城楼道具，以及放置韩福人偶的升降机关。成品如下图6所示。用子母扣将城楼道具固定在场地图纸右下角的黑色框线内。使用提供的颗粒件搭建人偶，一个（韩福）放置在城楼升降机关平板上，另一个放置在城楼前标有“孟坦”名字的圆圈中心。

图6 任务4鏖战洛阳斩孟韩道具

5、任务5——识破奸计过汜水
使用提供的颗粒件搭建机关道具和人偶，并将人偶放置在平台上，成品如下图7所示。用子母扣将平台底座固定在场地图纸左上的黑色框线内。使用提供的颗粒件搭建另一个人偶，放置在场地图纸左上标有“普净”名字的圆圈中心。

图7 任务5识破奸计过汜水道具

6、任务6——夜读交信出荥阳

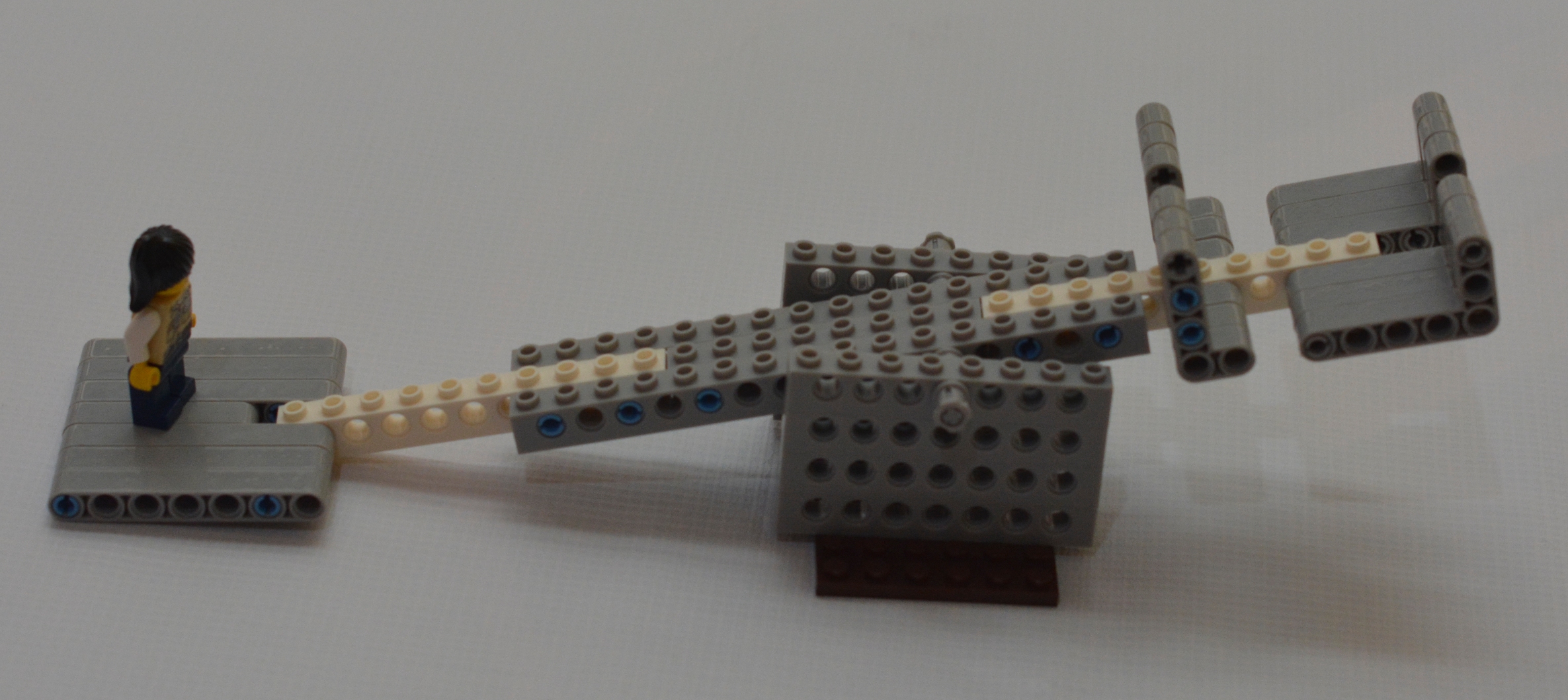

使用提供的颗粒件搭建跷跷板道具和人偶，并将人偶放置在跷跷板带平板的一端，成品如下图8所示。用子母扣将跷跷板底座固定在场地图纸上方中间的黑色框线内（中心点与上方中间的辅助线左端对齐）。

图8 任务6夜读交信出荥阳道具

7、任务7——冲破阻拦渡黄河

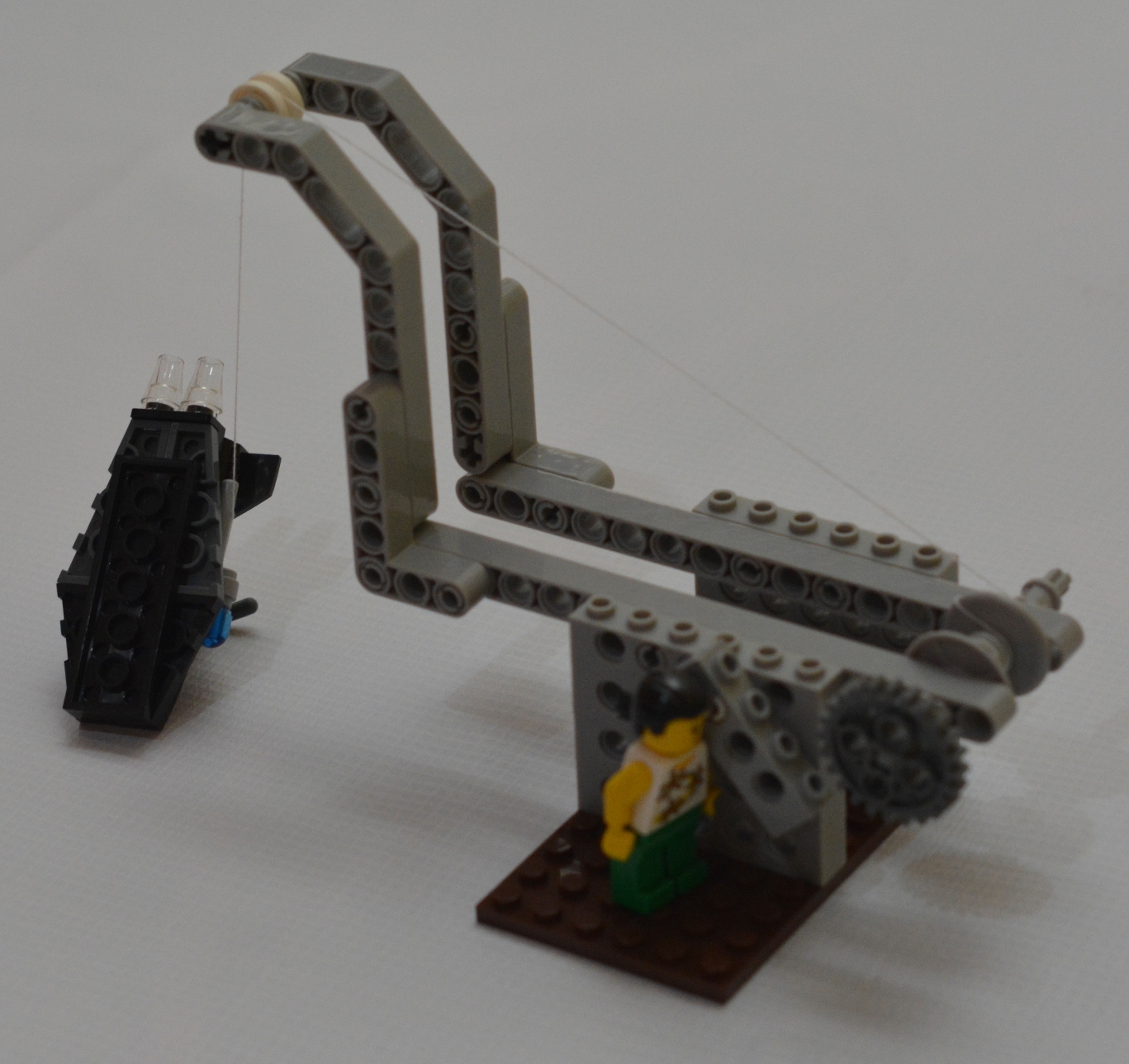

使用提供的颗粒件搭建机关道具，用子母扣将道具底板固定在场地图纸右上角的黑色框线内。用提供的颗粒件搭建人偶，转动齿轮使小船到最高处，然后将人偶放置在道具底板上卡住机关齿轮，使小船固定。成品如下图9所示。

图9 任务7冲破阻拦渡黄河道具

三、分步搭建模型

任务1：义无反顾离曹营

任务2：夜宿乡村得书信

任务3：勇闯东岭劈孔秀

任务4：鏖战洛阳斩孟韩

任务5：识破奸计过汜水

任务6：夜读交信出荥阳

任务7：冲破阻拦渡黄河
